敞开式循环冷却水系统

敞开式循环冷却水系统由冷却塔、循环水泵、循环水管线和换热设备组成其基本的部分。此外，为了防止循环冷却水系统发生腐蚀和污垢等危害，现代的敞开式循环冷却水系统还增设了投加水处理药剂的设施，有时还设有旁路滤池和附设的补充水预处理设施及排污处理设施。

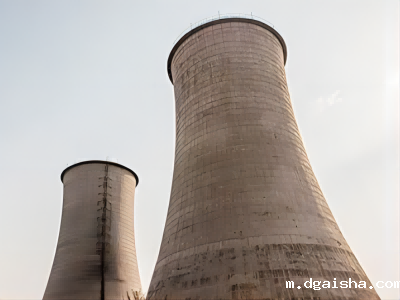

冷却塔是冷却水系统的重要设备，冷却塔形式较多，大致可分为自然通风和机械通风两大类。自然通风又有开放式和风筒式：机械通风类有抽风式(又可分横流式和逆流式)和鼓风式。根据冷却塔内淋水型式的不同可分为喷水式、点滴式、薄膜式和点滴薄膜式等。

热水由冷却塔的配水系统均匀地分布到淋水装置(又称为填料)上，填料将水多次溅散或形成水膜，可以与空气接触并增加水和空气的热交换强度。为提供稳定的空气流量，自然通风冷却塔常建造较高的风筒以保证足够的空气流量，并将排出冷却塔的湿热空气送往高空，机械通风冷却塔靠风机的作用抽出或鼓进空气。冷却塔有使空气均匀分布的百叶窗、防止较大的风吹损失的收水器等。冷却后的水收集在集水池中，由循环泵吸取送往冷却水用户。

一些使用冷却水的换热设备是管式热交换器。冷却水在管内或管外流动，吸收另一侧的工艺流体通过热交换管壁传来的热量。还有一些冷却水用户将冷却水与需要冷却的工艺物料，如气体或热固体接触而换热。

近年来，循环冷却水系统还采用旁滤池过滤一部分冷却水，达到限制水中的悬浮固体含量、防止污垢产生的目的。
